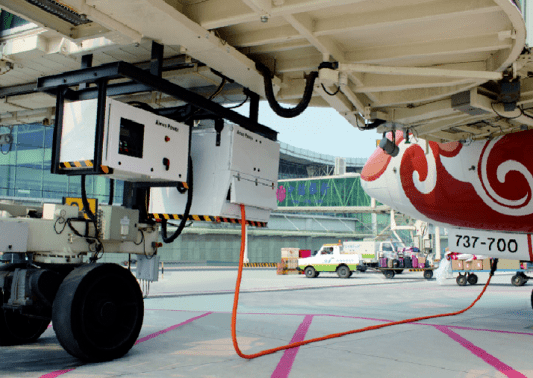

航空地面電源用于飛機和機載設備的啟動，通電檢查，是機場必需的地勤保障設備。它的作用是將大功率的交流電轉換成小功率的交流電向飛機供電。飛機?？坷葮蚝?，地面電源為艙內照明、電器等提供電能。

某大型機場近機位共配置400HZ地面電源91臺，隨著航班量的不斷增長，設備使用頻繁，部分地面電源輸出電力品質存在電壓波動，沖擊電流較大，有一定的諧波影響。400Hz一側，由于B787、A350等新機型對電力品質要求較高，當出現斷電等異常情況時無法提供相關數據；50Hz一側，航站樓供電的穩定性也經常受到電能質量的影響，出現用電設備故障、照明閃爍等問題。為保障電源供電質量，滿足對地面電源實時監測的需求，提高設備故障診斷能力并提供數據支持，機場航站樓為地面電源柜配套建立了在線電能質量監測系統。

電能質量在線監控系統由硬件和軟件組成，硬件包括PQ3000電能質量在線分析儀，軟件包括Smartcollect電能質量在線分析系統。系統在若干系統選定點安裝在線監測裝置，通過通信網與電能質量分析主站通信，實時監測系統電能質量狀態，對系統內電能質量變化進行分析統計，用于評價系統電能質量水平，發現設備問題以及評估安裝的電力調整設備的性能。

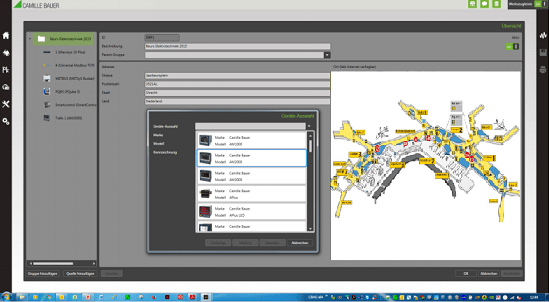

Smartcollect系統可獲取各個充電站的數據并將其存儲于開放的SQL數據庫中，通過如google earth的地圖軟件，真實的反映電站位置及實時監控數據，按需求進行數據分析、監控能耗及自動生成各類所需報告，用戶界面精美，操作便捷。

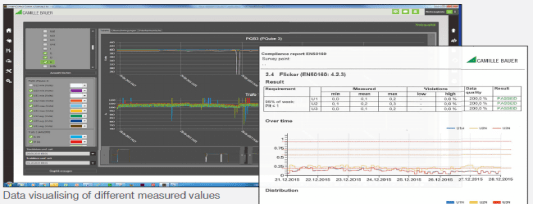

系統具備電能質量分析功能，全面支持標準PQDIFF電能質量文件，報告文件滿足EN50160標準，解決充電站內的充電樁作為非線性電力電子設備必然會對電網帶來的電能質量影響，監測充電站充電負荷靜態和動態特性數據。系統引入SCADA的設計理念，動態展示工作過程、將監控數據、開關狀態、限值控制W美結合，輕松分析現場狀態，強大的數據比較分析為進一步優化控制做好準備。

在線電能質量系統需要通過在現場安裝的在線電能質量采集儀表獲取電能質量數據、實現在線電能質量分析、判斷負荷分布與能量需求、偵測系統負荷變化等功能，在出現電能質量事件的同時記錄分析并可進行必要的動作。PQ 3000系列在線電能質量分析儀符合電能質量標準IEC 61000-4-30 Ed.3 第三版 CLASS A 精度等級，同時也是目前全球獲得IEC62586認證的電能質量分析裝置。

實時監控系統當前狀態，支持綜合報警功能

全面的能耗分析統計（計量，負載分配，趨勢分析）

滿足 IEC61000-4-30及IEC62586-1/2標準，認證級監測系統電能質量

靈活的I/ O的配置，高分辨率圖形化顯示各種測量值

除使用在線監控系統的電能質量監測，還需要便攜電能質量監測儀器。使用便攜式精密測試儀器對充電站的各個參數進行監測，是對在線監測系統的必要補充，即彌補了在線監控?zé)o法涵蓋的內容，又為保證在線系統的可靠運行提供了依據。充電站離線監測是第三方檢測機構和充電站運維單位驗證和檢測電站安全性、運行狀況和能效數據的基本手段。

MAVOWATT270 系列電能質量分析儀因其強大的技術及應用實力而特別擅長這些測試：快速瞬變捕獲，分析微秒寬度的瞬變；浪涌測試，通過電流RMS 觸發以及峰閾值交叉來優化設備運行和延長重要設備使用壽命；標準檢測，因系列產品符合IEC 61000-4-30Class A 等先進電能標準，使用過程中能產生一個統計性的輸出值來很快地證明是否遵守國家（國際）供電質量標準。除此以外，這個系列的產品還非常擅長：諧波、閃變、故障記錄、負荷畸變與不平衡、電能質量調查和診斷的測試。
