食品飲料廠在線電能質量監測案例

1. 產品名稱及配置

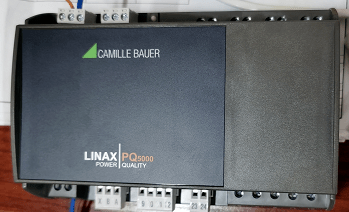

PQ5000   在線電能質量檢測儀 無屏幕版本

2. 用戶及行業背景

工廠位于城市郊區，南方電網供電系統的末端，各種其他工廠及大型用電單位的的負荷匯聚于此，任何一點發生短路、單相接地等故障，或者瞬時大型負載啟動及關閉，都會導致的供電電壓發生暫態擾動，進而對由此飲料廠變頻器驅動的包括空調、吹瓶、封裝產線和水泵在內的裝置產生影響，造成停機或者故障。

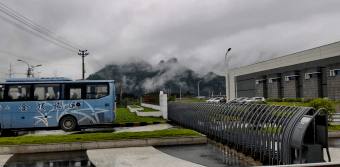

                  圖1 客戶工廠

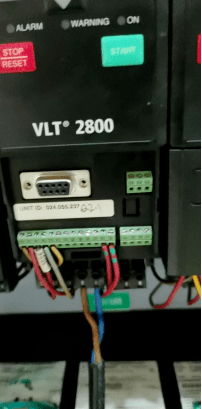

圖2 客戶產線用丹佛斯變頻器

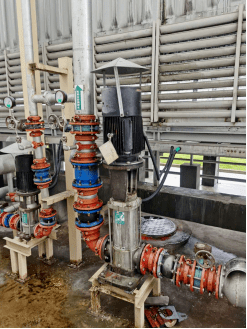

圖3 變頻器驅動冷水泵

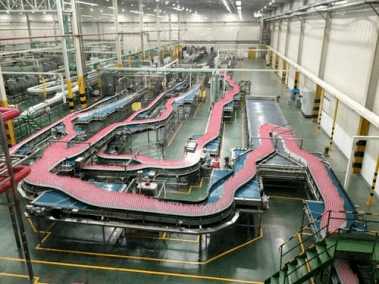

                圖4 變頻器驅動的生產線

客戶工廠每年電壓暫升、暫降的事件近幾十次，對企業的有序生產和設備穩定造成了不利影響。需要通過在線電能監測每次平均的電壓暫態變化時間評估治理費用。

電力系統的電壓暫態擾動，主要體現為三種形式：電壓暫升、電壓暫降、短時中斷。通常會持續 0.5 個周波至幾秒之間。

電壓暫態擾動的發生，來源于幾個可能：相鄰的大負載啟動，系統重合閘，自然界風暴雷電惡略天氣等等。由此可見，電壓暫態擾動是不可免的，而且一直是企業生產的大難題。

3. 客戶技術要求描述

一、概述：

1. 在線式電能質量監測裝置，具有電能質量IEC61000-4-30 A級標準的認證證書；
2. 每周波256點高速采樣記錄，帶鎖相功能，詳細地記錄電壓暫降、暫升以及中斷、高頻脈沖， 具有波形記錄功能，以及日、周、月趨勢；
3. 數據就地存儲，至少2年

4. 可實現數據就地、遠程網頁瀏覽訪問下載、以及發送事件郵件和手機查看功能；

5. 具備電力事件繼電器報警功能；

6. 可實現不停電安裝（針對35KV線路）

7. 自動生成專業的電能質量評估報告

二、具備的功能

1.  電壓暫降、暫升以及中斷，沖擊電流超限，波形和RMS圖片

2.  電壓電流諧波總畸變率，高至63次的各次電壓和電流諧波分量及相位

3.  間諧波

4.  電壓不平衡度和電流不平衡度

5.  過頻率和欠頻率事件

6.  1微秒高頻脈沖偵測

7.  閃變：短期值PST、長期值PLT

8.  詳細的事件記錄和波形捕捉，以及日、周、月趨勢。累積概率、柱狀圖

9.  真實有效值測量：電流、電壓、有功、無功、視在功率、功率因數

10.  瓦特Watts、伏安VA、乏VAR’s、真功率因數tPF、瓦-小時Watt-hours、伏安-小時VA-hours

11.  峰值：單一周波峰值、1分鐘以及15分鐘平均值

12. 日、周、月趨勢、負荷連續曲線以及更多。

三、通訊和數據檢索功能

1. 支持以太網通訊及相應的通訊協議：FTP、Modbus-TCP、SNTP。開放地址表。

2. 內置電子郵件：事件和趨勢及統計通知。

3. 網頁服務器內置，可任何地方查看和下載。

四、 精度要求

輸入電壓精度: ±0.1%;

輸入電流精度: ±0.2%（不包括外置的CT）;

環境溫度：－20 ～＋50℃ ； 相對濕度：10％-90％,非冷凝；安裝地海拔高度：1000m 及以下

4. GMC-Instruments產品技術特色

1. 電能質量監測方法滿足IEC61000-4-30 Ed.3 CLASS A精度認證。

2. 具有滿足IEC 62586-1 Ed.2及IEC 62586-2 Ed.2 標準第三方獨立認證。

3. 電能質量數據采用符合IEEE 1159.3標準的PQDIF格式。精度高，可靠性高

4. 支持以太網通訊，支持短信報警功能，支持現場報警和提示功能，如過載程度、發生時間，設備通信異常信息、電力參數指標異常超限信息等。

5. 電量消耗記錄和管理，監測終端可以按照國際或國內的電能質量標準要求生成基于大量數據的統計分布報告，報告通過圖形化顯示，可在裝置顯示屏或者遠程軟件系統界面查詢。

6. 內置網頁服務器，可通過瀏覽器查看事件、電能質量分析及導出符合要求的產品報告

7. 支持現場帶電安裝

8. 監測裝置可通過外部系統或設備本身對電能質量指標的實時數據進行顯示和設置

9. 高清彩色顯示屏，具有中、英文等多種可選的語言選擇

10. 記錄存儲功能，測量時間間隔:10周波（50Hz）。監測設備對于電能質量事件的記錄包含波形和有效值圖片，數據記錄格

11. 符合客戶要求的高精度：

電流、電壓 ±0.1%；

功率 ±0.2 %，頻率 ±0.01Hz；

不平衡度 ±0.5%，諧波 ±0.5%；

有功電能及無功電能精度同時達到 Class 0.5S。

5. 與競爭對手優勢對比

1. 設計緊湊小巧，便于安裝，更適合系統集成

2. 性價比更高

3. 多通道測量

4. 精度高，可靠性高

5. 開放通訊協議

6. 測試軟件，專業且響應速度及時

6.可推廣公司,行業或領域

可在其他飲料、醫藥等變頻器使用較多的制造工廠進行推廣，用于監測工廠晃電頻率，保證變頻器等敏感設備的正常運行。

7. 客戶安裝現場

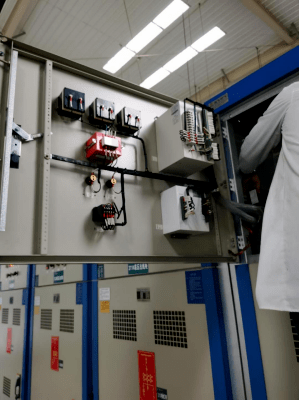

        圖6 PT柜與計量和高壓柜

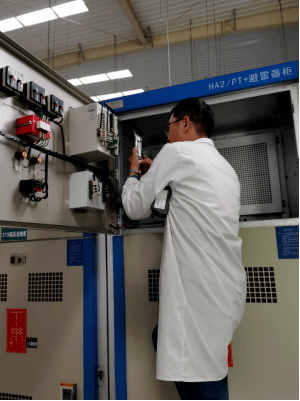

       圖7 現場查看確認安裝位置

                圖8安裝完成
