| GB/T 12326-2008電壓波動和閃變

| 電壓波動和閃變的定義

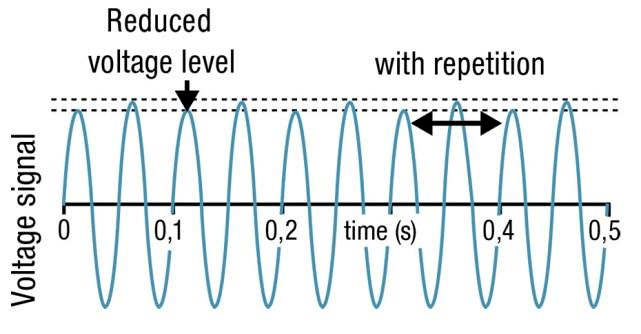

電壓波動和閃變(voltagefluetuationandflicker)是指一系列電壓隨機變動或工頻電壓方均根值的周期性變化，以及由此引起的照明閃變。它是電能質量的一個重要技術指標。閃變是電壓波動的一種特殊情況，主要反應了電壓頻繁波動造成照明視覺的煩擾影響。廣義的閃變包括電壓波動的全部有害作用，但不能以電壓波動來代替閃變，因為閃變是人對照度波動的主觀視感。

| 電壓波動和閃變形成的原因

1. 用電設備中的沖擊負荷或波動負荷，例如電弧爐、煉鋼爐、軋鋼機、電焊機、軌道交通、電氣化鐵路、短路試驗負荷等。

2. 電力系統中發生短路。

3. 電力系統中設備的自動投切時產生的操作擾動，例如備用電源自動投切、自動重合閘自動動作、電容器自動投切。

4. 電力系統遭受雷擊等。電壓波動和閃變大多數產生于配電系統，并通過配電變壓器傳遞到低壓側的用戶電源端。電壓波動有些盡管在正常電壓變化限度內，但產生的10Hz 左右的照明閃爍和干擾將影響計算機等電壓敏感型電子設備和儀器的正常工作。電壓閃變則表征人眼對燈光閃爍的主觀感覺．造成人的視覺疲勞

| 電壓波動和閃變的危害

1. 照明燈光閃爍，引起人的視覺不適和疲勞，影響工效；

2. 電視機畫面亮度變化，垂直和水平幅度搖動；

3. 電動機轉速不均勻，影響產品質量；

4. 使電子儀器、電子計算機、自動控制設備等工作不正常；

5. l影響對電壓波動較敏感的工藝或試驗結果。

| 電壓波動和閃變的治理

1. 采用快速響應的靜止無功補償器(staticvareompensator，SVC)或 靜止無功發生器(staticvargenerator，SvG)對負荷波動進行實時動態補償，適當調整原無功補償裝置的投切策略，使其與系統相互配合運行，或配置動態響應性能更加優越的SVC、STATCOM等新型無功補償裝置

2. 改進運行操作和工藝。如電動機降壓起動等技術措施，電弧爐電極升降的自動調節和將爐料中大的廢鋼鐵塊加以破碎等

3. 提高供電能力。架設專線將大容量沖擊性負荷用戶接至較高電壓等級的供電系統。

| 電壓波動和閃變的測試

  德國GMC-I集團針對電壓波動和閃變提供多種測試解決方案，專業的電能質量分析儀可以快速對電壓波動和閃變進行測試，同時可以監測短閃和長閃。
