數據中心調試案例研究

大多數高可靠性設施在UPS系統、發電機和其他應急裝置上都有重大投資，以防止供電問題影響其業務。然而，這些裝置和相關設備是復雜的機電系統，它們本身容易發生故障，并且在不符合制造商規范的情況下，通常不會提供任何警報或通知。這就是在線電能質量監控應用的地方。

Encore系列物超所值

電能質量監測系統持續評估設施內關鍵位置的供電狀況，包括公用設施供電、發電機、UPS輸入和輸出以及其他關鍵配電點和負荷。這些系統已被證明可以通過在電源異常升級為系統故障之前主動檢測電源異常來防止問題的發生。這些系統對于故障排除以及監測需求、能源和環境參數（如溫度和濕度）非常有用。

安裝任何電氣設備（包括電力監控設備）的理想時間是在初始施工階段。這些監控系統的一個經常被忽視的優點是，它們是一種非常有價值的資產，可以在現場調試期間使用。在這一階段，對整個設施進行測試，對每個元件進行徹底測試，以驗證設計，查看設備是否按照制造商/設計師的規范運行，以及是否與整個設施兼容。電力監控系統不僅可以通過記錄和記錄設施的成功調試，還可以識別和解決在此關鍵階段發生的任何系統故障，從而提供顯著的附加值。

全球一家大型有線電視和媒體公司最近建造并調試了一個先進的數據中心和生產設施。在施工期間，安裝了Dranetz的Encore系列電能質量在線監控系統，即長久安裝的電能質量監測系統，以監測數據中心內的25個關鍵位置。監控位置包括每個公用設施饋線、發電機、每個UPS的輸入和輸出以及UPS下游的關鍵PDU。選擇Encore系列的原因很多，包括先進的電能質量功能、易用性、web瀏覽器界面和極高的性價比。

為了充分利用其優勢，Encore系列是現場調試的一個組成部分，不斷評估記錄的數據，并與預期結果進行比較。在許多項目中，調試程序包括評估電源從公共設施（兩個公共設施電源中的一個）傳輸?shù)桨l(fā)電機然后再返回公共設施的測試。與執行的其他測試不同，此電力輸送測試多次失敗，測試未能如期完成。在試驗之間，對單線圖進行了審查，并將其與實際建造進行了比較，以驗證設備的安裝和建造是否正確，從而找到問題的根源。該評估表明，多個相關斷路器跳閘或位置錯誤。最后的試驗證明更嚴重的是，一個公用設施斷路器完全失效，顯示出可見的損傷和煙味。

在開始現場驗收測試之前，對Encore系列產品記錄的數據進行了審查，以獲得該故障的證據。監測系統的設計是這樣的，關鍵位置重要的測試儀器提供了非常有價值的數據，從而能夠快速診斷這個問題。在導致斷路器故障的最后一次試驗時，對每個發電機母線（發電機1、發電機2）和公用電饋線（公用電1、公用電2）進行了監測，并記錄了發電機1和公用電2處的波形。

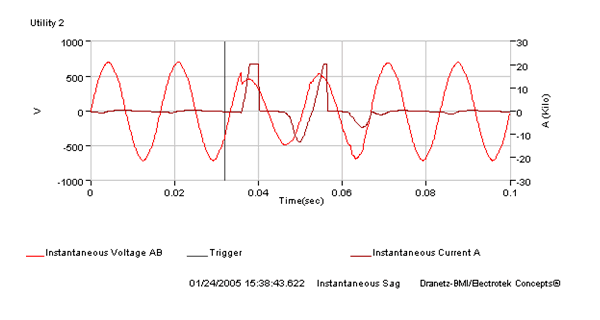

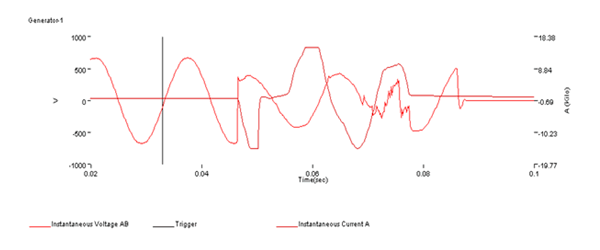

對發電機1（3000A母線）和公用電2（4000A母線）位置記錄的電流波形的仔細檢查提供了問題來源的關鍵指標。每個位置的電流測量值都比額定母線容量高出許多倍。事實上，所有相位上的電流波形都被截?cái)?，表明電流互感器（CT）飽和，因?yàn)殡娏鬟h(yuǎn)遠超過其規格。

上面的數據很快引導團隊仔細審查了導致這些地點發生故障的事件順序。如懷疑的那樣，發生故障時，1號發電機和2號公用電母線連接在一起，如下圖所示。異相時，系統上的合成電流導致相關斷路器跳閘，并最終導致1號發電機斷路器故障。進一步調查表明，可編程邏輯控制器（PLC）存在一個排序問題，允許發電機1和公用電2斷路器同時閉合。PLC中的編程錯誤被確定為問題的最終根源。編程錯誤得到糾正，故障斷路器得到修復，然后成功執行測試。

設施經理評論說：“Encore系列物超所值”。有一個電能質量監測系統監督現場調試有助于該設施非常迅速地解決關鍵路徑故障，對整體進度的影響最小。在這種情況下，系統的回報不到1個月！
