Supra Harmonics And Dranetz Products FAQ’s：

Supra Harmonics 是 PQ 監控行業當前的流行語。諧波是眾所周知的，但什么是超諧波？它們來自哪里，您應該擔心嗎？

這些常見問題解答將深入探討 Supra Harmonics，討論它們的來源、適用標準以及如何使用 Dranetz 產品來測量它們。

什么是超諧波

答：超諧波是一個術語，用于表示電源網絡中 2 kHz 至 150 kHz 范圍內的電壓和電流頻譜分量。

適用的規范性 PQ 標準要求的頻率測量范圍是多少？

答：IEC 61000-4-30 第 3 版、第 4 版草案和 IEEE 519：2022 要求對諧波進行測量，達到第 50 次諧波。這是針對總諧波失真 （THD）、總需求失真 （TDD） 的。第 50 次諧波是 3kHz @ 60Hz 和 2.5kHz @ 50Hz。

是否有規范性標準來定義 PQ 儀器如何測量上諧波？

答：不可以。在標準領域，規范通常意味著需要。信息性是指不是必需的，是通常包含在附件中的附加信息。

次諧波的測量是 IEC 61000-4-30 第 3 版和目前的 IEC 61000-4-30 第 4 版草案中信息附件的一部分。在信息部分，超諧波不是符合這些標準的要求。

在撰寫本文時，任何聲稱 Supra Harmonic 測量的 PQ 儀器都使用制造商開發的專有方法。

是否有 PQ 儀表符合 Supra Harmonic 測量的測試標準？

答：不可以。IEC 62586：2017 是測試 PQ 儀表是否符合 IEC 61000-4-30 第 3 版規范要求的標準。超諧波是 61000-4-30 第 3 版信息附錄的一部分，因此它們不包括在 IEC 62586 的范圍內。

是否有儀器或者測試系統符合超諧波測試標準的

我們不知道

什么造成的超諧波

答：基于逆變器的資源 （IBR） 的激增被認為是主要來源。示例包括 EV 充電器和分布式能源 （DER），例如太陽能、風能、電池存儲。

超諧波對電網來說有多大危害

答：答案是主觀的。據我們所知，電力系統中實際的超諧波問題的記錄案例是有限的。我們?cè)诿绹?guó)了解到的信息表明，這種情況包括上諧波范圍下限的頻譜分量。在歐洲，電力線載波通信更為普遍，并且被認為可能受到超諧波的影響。此類通信用于電網控制、計量和其他應用。

Dranetz 客戶和行業聯系人如何看待 Supra Harmonics 如今已成為一個問題？

答：我們的反饋是，超諧波目前不是一個主要問題，但將來可能會成為一個更大的問題?？蛻魣?bào)告說，在 50 次諧波和 100 次諧波附近看到了活動。

Dranetz 產品的諧波顯示范圍是多少？

答：所有 Dranetz 制造的 PQ 產品都遠遠超過上述 PQ 標準要求的 50 次諧波。Dranetz HDPQ 可顯示電壓的 127 次諧波和電流的 63 次諧波。如下所述，記錄的數據能夠進行更高次的諧波。

問：Dranetz 產品是否測量超諧波？

答：是的，高達 15.3kHz @ 60Hz 和 12.75kHz @ 50Hz（第 255 次諧波）。測量的諧波范圍取決于采樣率。Dranetz HDPQ 系列、HDPQ-DN 和 61000 系列以每個周期 512 個樣本的速率采樣，可承受高達 255 次諧波的電壓和電流。傳統的 PX5 系列每個周期采樣 256 個樣本，可以容納高達 127 次的電壓和電流諧波。

如何查看 Dranetz 產品測量的超諧波，這些超諧波超出了直接在儀器上可見的范圍？

答： 通過使用Dran-View 7企業諧波和時間圖計算器。Dran-View 7 Enterprise 可以計算任何存儲波形的諧波。我們建議在配置測量?jī)x時啟用帶有日志間隔的波形記錄。

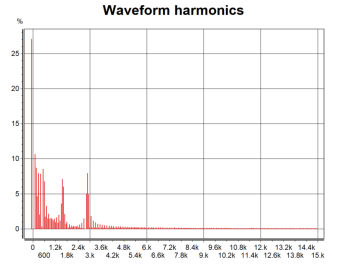

一旦數據進入 Dran-View 7 Enterprise，諧波和時間圖計算器就可以計算出每個波形的諧波，精確到 255 次。然后，您可以將計算出的諧波繪制為時間軸，或查看錄制的任何波形的諧波頻譜
