避免電能質量問題-綜合電能質量和能源消耗監測設備 LINAX PQ5000
電力系統中用于在線電能質量監控的面板安裝設備。
傳統上，電能質量測量分析只是作為對設備故障、進程中斷或通信故障等的反應。然而，所有這些問題都是花錢的，沒有用戶愿意再經歷同樣的事情，只是為了能夠創建一個相應的分析記錄。因此，在線電能質量監控的大優點是，用戶可以主動地建立自己的測試系統和發現問題的能力。
LINAX PQ5000 可以在設備造成任何損害前幫助檢測出這些問題，并提供數據以確定事件發生時的根本原因。PQ5000 是等級A設備符合電能質量標準IEC 61000-4-30 Ed.3因此,設備可以提供可靠和可兼容的信息用于管理機構,與能源供應商的談判或內部質量控制。設備也支持符合電壓質量標準EN 50160的合格報告。

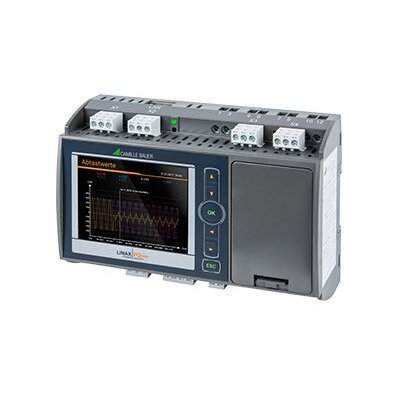

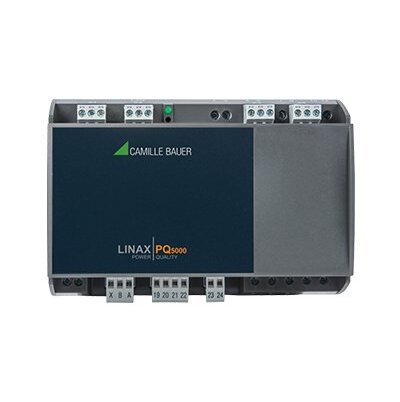

LINAX PQ5000 A級電能質量在線監測裝置產品亮點：
清晰
■ 高分辨率,彩色TFT顯示器用于高清晰顯示測量數據
■ 始終可見的狀態信息(告警,密碼保護,數據記錄,時間/日期等）
■ 清晰的設計
■ 電能質量監控符合標準 IEC 61000-4-30 Ed. 3
■ 能量消耗獲取:儀表和負荷曲線
■ 設備狀態監測
多功能
■ 特定語言的純文本菜單導航
■ 用于快速數據接入測量值信息的局部排列
■ 用于維護和試運行的服務區域
直觀靈活
■ 適用于沒有硬件差異的所有網絡配置
■ 可自由選擇的測量變量值和測量值
■ 可自由定義的報警條件帶有集體報警和記錄
■ 可組合設備設計(功能性,接口,I/Os,輔助能源)
■ 可直接集成到SMARTCOLLECT軟件
可擴展
■ 根據應用場景增加不同的硬件組成電能質量相關監控系統
避免電力質量問題;通過持續監控特點
能源供應中斷可能導致生產或設備中斷。通常人們在經濟損失巨大的時候才會做出反應。然而，如果這些跡象在持續的監測中得到確認，那么許多此類事件都是可以避免的。
任何形式的電力質量監測都提供了一個統計評估，允許與標準(例如,EN50160)或供應合同的比較，以及電網中事件的記錄(例如,電源電壓降)。
所有有關供應電壓的參數都被監控，統計平均值與指定值相比較。通過這種方式，你既可以證明一致性，也可以將注意力集中到可能出現的問題上。
同時電流也被監測到大小，諧波含量和非平衡。但是，由于沒有限制值，所以這些結果不包括在統計評估中。
核查能源供應商和能源消費者之間的合同或者是否滿足標準(EN60160)。
用戶可以根據需要調整指定的值。通過觀察結果的變化，你可以發現早期的電力質量的惡化,找出原因和改進。
電壓和電流事件都是記錄的，但未被評估統計。
事件的記錄包括事件發生時的所有電壓和電流的曲線形狀，以及事件整個持續時間的RMS值的過程。
故障記錄的評估使您能夠識別故障的原因，并且與發生的事件(如控制系統或設備故障)建立聯系。然后就可以得到適當?shù)难a救措施。
■ 電力供應不穩定
■ 有故障的發電機
■ 巨大的負荷變化
■ 電源頻率
■ 電源電壓的大小
■ 電網負荷的變化
■ 破壞設備
■ 系統關閉
■ 數據丟失
■ 閃爍和快速電壓變化 (RVC)
■ 電源電壓下降和上升
■ 電壓中斷
■ 電壓諧波
■ 供電電壓上的電壓間諧波,電源信號電壓
數據記錄測量值
瞬時值
U, I, IMS, P, Q, S, PF, LF, QF ...
電壓相量角
帶時間戳的最小/最大瞬時值
對當前系統狀態的透明監控
故障檢測，連接檢查，旋轉檢查
網格變量方差與時間引用的確定應用
擴展無功功率分析
總無功功率、基頻諧波
在所有象限帶最小值基頻
諧波分析(符合標準EN 61 000-4-7)
總諧波含量和THD U/I TDD I
獨立諧波U/I達到50th
不平衡分析
對稱分量(正、負、零序系統)
不平衡(來自對稱組件)
U/I平均值誤差
能量平衡分析
儀表用于有功/無功功率,高/低費率的需求/供給儀表帶有可選基礎變量
功率平均值有功/無功功率,需求和供給,自由定義平均值(例如, 相功率,電壓,電流等等)
均值趨勢
操作時間
3個操作小時計數器，可編程運行狀態
設備操作時間
電能質量標準
Parameters according to IEC 61000-4-30, Class A
Chap. 5.1電力頻率
Chap. 5.2電源電壓的大小
Chap. 5.3閃爍
Chap. 5.4電源電壓下降/上升
Chap. 5.5電源中斷
Chap. 5.7電源電壓不平衡
Chap. 5.8電壓諧波
Chap. 5.9電壓間諧波
Chap. 5.10供電電壓上的電源信號電壓
Chap. 5.11快速電壓變化 (RVC)
Chap. 5.12下偏差和上偏差
Chap. 5.13電流(大小,諧波,間諧波)
除了自動記錄電能質量統計數據外，高性能數據記錄器還提供以下記錄選項：
■ 定期數據
此功能允許記錄測量變量的時間歷程。平均測量或儀表內容作為基礎，并定期保存。典型的應用是獲取負荷曲線（間隔10s至1h）或根據儀表讀數的差異確定能耗。對于這兩個類別，可根據系統功率值提供預定義的課程，以及可自由選擇基本數量的課程。為了進一步處理，周期性數據可以在可定義的時間范圍內以Excel格式導出。
■ 事件列表
在這里，事件或警報的發生以帶有時間信息的列表形式記錄。用戶可將自定義事件（如開/關極限狀態或監控功能）分類為報警或事件，與所謂的操作員列表（如設備配置更改、重置操作、設備通電等系統事件）進行區分。
■ PQ事件
受監控的PQ事件的發生以列表形式提供，其中包含有關事件的重要信息?？梢灾苯舆x擇每個條目切換到圖形事件表示。這里提供了擾動過程中的均方根半周值和波形的過程，分為所有電壓、所有電流和混合顯示。
事件列表、PQ事件記錄、平均值課程（加載配置文件）和儀表讀數可直接顯示在設備上或通過設備網頁顯示。
可以通過SMARTCOLLECT PM20軟件進一步分析PQ事件。
■ 監控和告警
該儀器支持對已獲得的測量數據進行現場分析，以便在不涉及單獨控制的情況下直接或延遲采取措施。這有利于設備的保護和對服務間隔的監控。
以下項目可供選擇：
■ 12個極限值
■ 8個監控功能,每個監控帶3個輸入
■ 集體警報作為所有監控功能的組合
■ 個具有可定義運行條件的工作小時計數器
可用的數字輸出可以直接用于傳輸限制值和監視功能，以及可重新設置的集體警報。
可以將文本分配給每個監視函數，該函數既用于警報列表，也用于數據記錄器中的事件條目。
LINAX PQ5000 A級電能質量在線監測裝置操作和評估
操作
設備本身的本地操作和通過web接口的訪問結構是相同的。用戶可以訪問可用的測量數據、參數化儀器或通過特定語言的主題結構菜單導航使用服務功能。右上角的狀態欄統一顯示報警監控、密碼保護系統、數據記錄、UPS的狀態以及時間和日期。
除了PQ統計的細節之外，所有數據都可以通過設備的本地GUI和WEB界面獲得。
分析
使用SMARTCOLLECT PM20軟件，設備中生成的PQDIF文件可以自動或手動導入，存儲在數據庫中并進行分析。使用該軟件可以對所有統計電能質量數據進行評估，并對電能質量事件進行詳細分析。
PM20還提供了從設備中定期檢索狀態或能耗數據并將其存儲在數據庫中的可能性。
合規報告
SMARTCOLLECT PM20軟件可用于創建用戶可定義的符合性報告，包括EN 50160的所有標準。
ITIC曲線
此圖顯示檢測到的所有電壓事件，通過設備記錄事件的大小和持續時間。所有超出上下曲線范圍的事件可能會中斷或損壞連接的設備。
LINAX PQ3000 根據IEEE 1159.3標準,將已獲得的電能質量數據存儲在標準化的電能質量數據交換格式(PQDIF)中。
許多用于分析電力質量數據的評估程序支持這種數據格式，例如，Camile Bauer Metrawatt的SMARTCOLLECT PM20或Electrotek Concepts的PQView。
存儲原理提供一個PQDIF文件包含每天的分析統計數據。電壓或電流事件也儲存在每個事件單獨的文件中，這樣時間數據就可以隨時獲取。
與電壓相似的是，相關的電流值以同樣的方式記錄。
■ 頻繁的負載變化
■ 啟動發動機
■ 閃爍的燈光
■ 暴露在外面的人員的傷害
■ 巨大的負荷變化
■ 短路,觸地
■ 雷暴
■ 電源過載
■ 可再生能源的供給,如風能或光電能源
■ 控制或驅動系統等設備的中斷
■ 操作中斷
■ 控制系統和計算機中的數據丟失
■ 短路
■ 保險絲熔斷
■ 元件失效
■ 計劃供應中斷
■ 停產
■ 過程中斷
■ 控制系統和計算機中的數據丟失
■ 非線性負載如變頻器、整流器、開關電源、電弧爐、電腦、日光燈等。
■ 減少機器效率
■ 減少能量損耗
■ 設備過載/過熱
■ 中性線電流
■ 頻率轉換器和類似的控制裝置
■ 抖動
■ 故障的脈動控制
■ 電流(大小,諧波,間諧波,事件)
■ 電流電壓下降
■ 無功功率補償
■ 指定功率因數的檢定
■ 設備熱負荷評估
■ 系統擾動和消費者結構分析
■ 設備過載保護
■ 故障/接地檢測
■ 準備(內部)電能帳單
■ 能源消耗與時間(負荷曲線)能源管理或能效驗證的確定
■ 負荷管理的能量消耗趨勢分析
■ 監測設備的維修和維修間隔
■ 設備類型PQI-A FI2（IEC 62586-1）
■ 獨立且經認可的實驗室：聯邦計量元研究所。在230V/50Hz和120V/60Hz下測試。
■ 根據IEC 62586-2（驗證是否符合IEC 61000-4-30的標準）的認證，該裝置可作為監管機構、能源供應商談判或內部質量控制的可靠和可比信息來源。
■ 通過SMARTCOLLECT PM20軟件生成EN 50160符合性報告。
■ 提高主電源的質量和可靠性
■ 確定中斷的原因
